       1、工程概况：

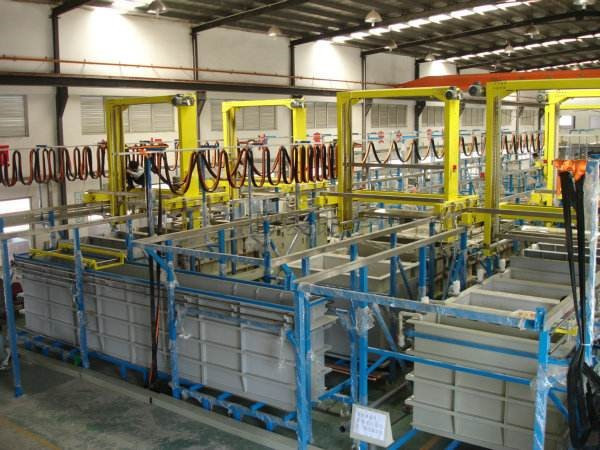

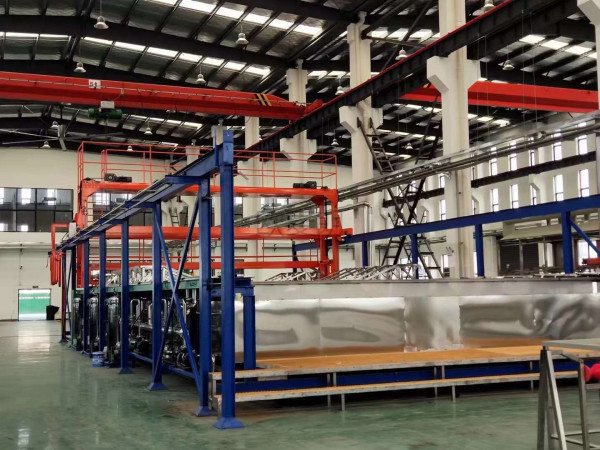

       原系统：阳极氧化线手动线1条，共计10个槽，总功率：120KW（电加热）。

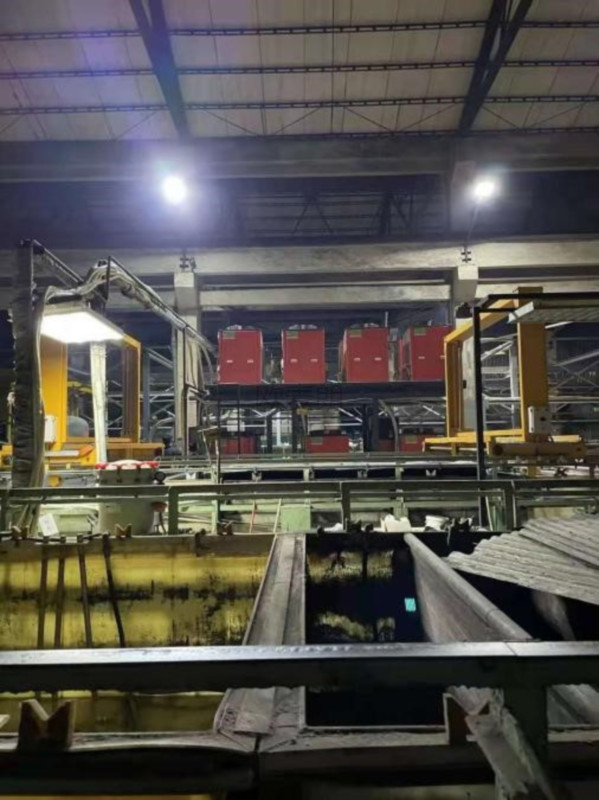

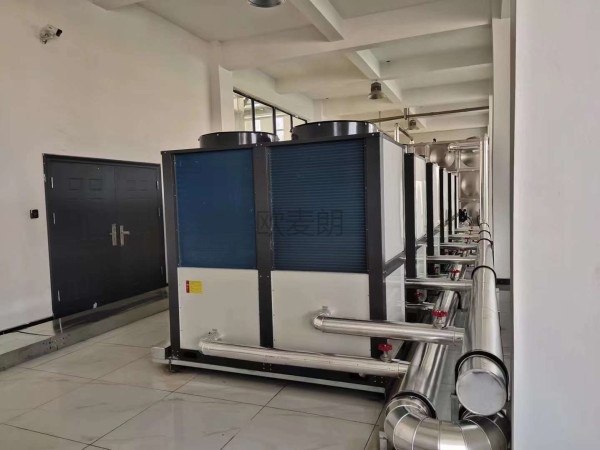

       改造为：3台波肖门尾图库高温空气源热泵机组
       2、经济分析：
       ①发热管总功率为：120KW。
       ②每天能耗：120KW*24H*60%通电率=1728KW/D
       ③每天费用：1元*1728KW=17287元/D
       ④每年费用：1728元*320天=552960元/年
       ⑤高温热泵能耗：20KW*3*24H*60%通电率=864KW/D
       ⑥高温热泵每天节约费用：1元*864KW=8646元/D
       ⑦高温热泵每年费用：864元*320天=276480元/年
       ⑧利用高温热泵每年节约费用：552960元/年-276480元/年=276480元/年
       ⑨利用高温热泵加热回收周期为：1.5年。

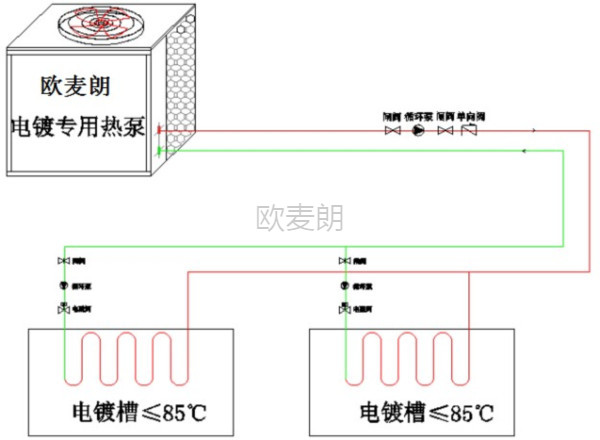

       3、工艺流程图：

       4、系统模式：
       全加热模式：本方案以加温为主，主要满足电镀线加热需求，在冬季温度低时，打开风道旁通风阀，让冷风往车间外排风。
       5、机组控制逻辑：
       使用空调型热泵机组对生产线加热的同时，产生的冷量给包装室降温。本系统以生产线加热为主，回收冷量包装室降温为辅。
       6、加热控制逻辑：
       机组加热部分控制要水槽的温度，控制温度在50-80℃，由主机管道的热量，分别送到所需加热的槽子里，每个槽子内部需设钛管，通过钛管进行恒温。
       7、槽体加热说明：
       每个需要加热的槽子体需放换热钛管，换热温差25-30℃计算，各个加热槽子和温度控制器集中第一个槽，通过钛管的换热面积换算，由温度控制器控制和自动定时开关。当温度低于设定温度时，主机开启，当温度高于设定温度时，主机关闭。当机组出现故障，主机声光报警器闪烁和发声报警，同时机组控制面板出现故障代码，由此可以及时得到维护。
       8、定时控制：
       机组都安装时间控制器，可自动早上提前开起，晚上下班时关闭。
       9、各种热源基本参数比较：
